Троллейный шинопровод Atollo Cariboni

Шинопроводы > Atollo Cariboni
Троллейные шинопроводы Atollo 70-100-140-200 А

Линия типа C: непрерывная медная полоса – Линия типа P: предустановленная медная полоса

Преимуществашинопроводов Cariboni
Контактная линия ATOLLO отличается от прочих систем электропитания рядом своих преимуществ:
• Высокий уровень безопасности: линия отвечает большинству самых строгих международных стандартов по безопасности, применимых к новейшим системам электропитания: гарантирована защита от удара током при случайном контакте
• Высокий уровень прочности: изоляционный короб и все компоненты компактны, прочны, жестки и устойчивы против коррозии
• Гибкость в применении: подходит как для прямых рельсов, так и для линий с изгибом.
• Троллейный шинопровод Atollo отлично подходит для использования как внутри помещений, так и на открытом воздухе
• Благодаря оптимальной конструкци всех компонентов (соединительной муфты, изолирующей секции и секции контроля, поддерживающих кронштейнов и др.) обеспечивается быстрая и легкая установка, даже в сложных условиях
• Шинопровод не требует обслуживания: благодаря тщательному анализу при разработке всех компонентов, необходимость обслуживания линии практически отсутствует
• Отсутствие проблем в размещении для установки требуется минимальная площадь
• Предусмотренное число проводников до 5.
Скачать каталоги
Перейти в раздел
каталоги и инструкции
прайс-лист Cariboni
Троллейные шинопроводы Atollo 70-100-140-200 А
Линия типа "С" - непрерывная медная полоса

В данном типе линии медная полоса нарезается на необходимую длину и протягивается внутри коробов после их установки и соединения друг с другом. В этом случае электрическая линия с непрерывной медной полосой устанавливается в значительно более короткие сроки. Эта конструкция также гарантирует гораздо меньшие потери напряжения при эксплуатации, равно как и заметно меньший износ контактных башмаков. Внутри короба предусматривается использование направляющей во избежание неправильной вставки токосъемной каретки.
03.03244.91
Длина (м)
Количество
медных
полос
Код
70 А100 А140 А
44
03.03244.91
03.03244.92
03.03244.93
5
03.03245.91
03.03245.92
03.03245.93
24
03.03224.91
03.03224.92
03.03224.93
5
03.03225.91
03.03225.92
03.03225.93
Примечание:
также имеется высокотемпературный вариант, пригодный для использования при температуре окружающей среды до 65°C. ПВХ короба имеет белый цвет.
Троллейные шинопроводы Atollo 70-100-140-200 А
Линия типа "Р" - предварительно установленная медная полоса

В данном типе линии медная полоса предварительно вставлена в короб на соответствующие места. С тем, чтобы обеспечить соединение между коробами, оконечные части медной полосы загнуты и готовы к скреплению с помощью соответствующих зажимов. Внутри короба предусматривается использование направляющей во избежание неправильной вставки токосъемной каретки.
Троллейные шинопроводы Atollo
Длина (м)
Количество
медных
полос
Код
70 А100 А
140 А
200 А
44
03.03004.91
03.03004.92
03.03004.93
03.03004.94
5
03.03005.91
03.03005.92
03.03005.93
03.03005.94
24
03.03044.91
03.03044.92
03.03044.93
03.03044.94
5
03.03045.91
03.03045.92
03.03045.93
03.03045.94
Примечание: Возможна поставка линий с изгибом (минимальный радиус 1250 мм и 4 медных полосы). Благодаря инновационным разработкам, установка изгиба исключительно легкая и быстрая и может быть использована для обеих версий линии (Тип С и Тип Р).
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ (Линия тип "С")
КОД: 03.08014.91NS
03.08014.91NS
Соединительная муфта предназначена для соединения двух секций изоляционных коробов. Фиксирующее устройство очень легко в использовании, процесс крепления не требует использования винтов, снабжена четырьмя выступами, гарантирующими надежную фиксацию соединения коробов.
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ (Линия тип "С")
КОД: 03.08012.90NN
КОД: 03.08012.90NN
Предназначена для соединения двух секций изоляционных коробов со стыкующимися медными полосами. Используется в случае расширения существующих линий или для очень протяженных линий, где медная полоса не может быть вставлена за одну операцию. Фиксация соединения осуществляется с помощью 2 винтов и гаек М6.
СТЫКОВОЧНЫЙ ЗАЖИМ (Линия тип "С")
КОД: 03.08013.90N
03.08013.90N
Используется для соединения медной полосы в случае расширения существующих линий или для особо протяженных линий, где медная полоса не может быть установлена за одну операцию.
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ ТОЧКИ ФИКСАЦИИ (Линия тип "С")
КОД: 03.08014.93NS
03.08014.93NS
Она служит для соединения двух секций изоляционных коробов и закрепляется на опорном кронштейне для обеспечения правильного подсоединения наращиваемых секций.
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ (Линия тип "Р")
КОД: 03.08012.90NM

03.08012.90NM
Предназначена для соединения двух секций изоляционных коробов в случае установки линий серии Р (с предварительно установленной медной лентой). Фиксация соединения осуществляется с помощью 2 винтов и гаек М6.

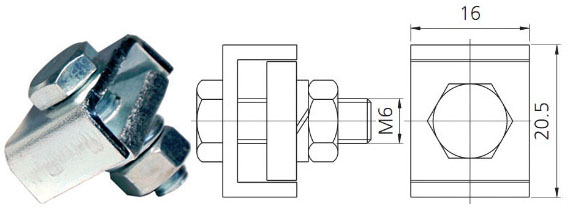

СТЫКОВОЧНЫЙ ЗАЖИМ (Линия тип "Р")
КОД: 03.08013.90LM

03.08013.90LM
Используется для соединения частей медной полосы в случае установки линий серии Р (с предварительно установленной медной полосой). Он вставляется в медную полосу, предварительно подготовленную к сборке.
КОНЦЕВОЙ ТОКОПОДВОДЯЩИЙ КОРОБ (Линия тип "С")
КОД: 03.08016.90

03.08016.90
Монтируется на конце линии. Снятие задней крышки обеспечивает легкую установку.
ЛИНЕЙНЫЙ ТОКОПОДВОДЯЩИЙ КОРОБ (Линия тип "С/Р")
КОД: 03.08017.91N-92N-93N
Может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба.
ЛИНЕЙНЫЙ ТОКОПОДВОДЯЩИЙ КОРОБ
Код
Амперная
нагрузка
03.08017.91N
70 А
03.08017.92N
100 А
03.08017.93N
140 А
КОНЦЕВАЯ КЛЕММА ДЛЯ ПИТАЮЩЕГО КАБЕЛЯ (Линия тип "С/Р")
КОД: 01.02773.90

01.02773.90
Вставляемая в стыковочный зажим, она соединяет кабель (максимальное сечение 10 мм2) с медной полосой внутри линейного короба питающей линии.
ЛИНЕЙНЫЙ КОРОБ ПИТАЮЩЕЙ ЛИНИИ С НАГРУЗКОЙ 200А (Линия тип "Р")
КОД: 03.08017.99
03.08017.99
Может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба.
ЗАЖИМ ДЛЯ ПИТАЮЩЕГО КАБЕЛЯ ЛИНИИ С НАГРУЗКОЙ 200А (Линия тип "Р")
КОД: 03.08039.90

03.08039.90
Он служит для соединения кабеля (максимальное сечение 50 мм2) с медной полосой внутри линейного короба питающей линии 03.08017.99.
ПОДВЕСНОЙ КРОНШТЕЙН (Линия тип "С/Р")
КОД: 03.08018.91N
03.08018.91N
Необходим для поддержки изоляционного короба и его крепления к скобам, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 2 метра.
ПОДВЕСНОЙ КРОНШТЕЙН ДЛЯ ТОЧКИ ФИКСАЦИИ (Линия тип "С/Р")
КОД: 03.08019.90N
КОД: 03.08019.90N
Соединяется с коробом двумя боковыми шурупами и служит для создания фиксированной точки с целью обеспечения равномерного распределения расширения.
КОНЦЕВАЯ КРЫШКА (Линия тип "С/Р")
КОД: 03.08023.90

03.08023.90
Служит для закрытия конца линии и крепится на изоляционном коробе.
ЛЕГКАЯ ЗАКРЫВАЮЩАЯ ШТОРКА (Линия тип "С/Р")
КОД: 03.08007.90N
03.08007.90N
Две гибкие уплотнительные полоски, вставляемые в боковые желоба короба обеспечивают дополнительную защиту изоляционного короба контактной линии от IP 13 до IP 23.
СЕКЦИЯ РАСШИРЕНИЯ (Линия тип "С")
КОД: 03.03029.90
03.03029.90
Используется в особо протяженных линиях для компенсации расширения изоляционного короба. При установке между двумя точками фиксации, необходимо предусмотреть дополнительную поддерживающую скобу.

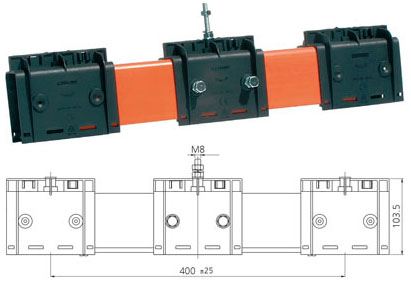

СЕКЦИЯ РАСШИРЕНИЯ (Линия тип "Р")
КОД: 03.54415.00

Используется в особо протяженных линиях для компенсации расширения изоляционного короба. При установки между двумя точками фиксации, необходимо предусмотреть дополнительную поддерживающую скобу.
03.54415.00

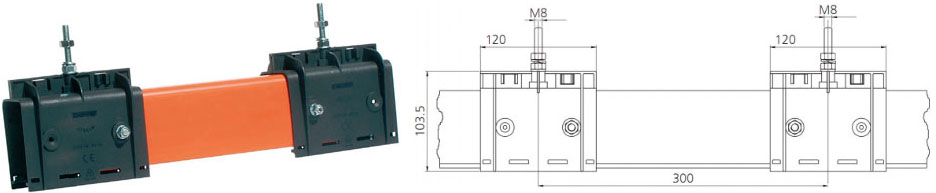

СЕКЦИЯ КОНТРОЛЯ (Линия тип "С")
КОД: 03.03022.90

Состоит из съемной секции короба, что обеспечивает возможность проведения осмотра линии и при необходимости удаления и замены токосъемной каретки. Для монтажа должны быть предусмотрены две дополнительных поддерживающих скобы.
03.03022.90
ИЗОЛИРУЮЩАЯ СЕКЦИЯ (Линия тип "С/P")
КОД: 03.03021.90

Позволяет обеспечить разделение подачи электроэнергии в линии на отдельные сектора с целью создания изолированных участков для монтажа и обслуживания.


ВВОДНАЯ НАПРАВЛЯЮЩАЯ ДЛЯ ТОКОСЪЕМНОЙ КАРЕТКИ (Линия тип "С/P")
КОД: 03.08031.90NH5P

Служит для вставки токосъемной каретки в месте прерывания линии.


ВЫРАВНИВАЮЩИЕ ПЛАСТИНЫ (Линия тип "С/P")
КОД: 5.090301.06

Вставляемые в боковые желоба короба, они обеспечивают необходимую ровную поверхность в местах соединений секций и оптимизируют скольжение токосъемной каретки.
VYRAVNIVAYUSHCHIE PLASTINY

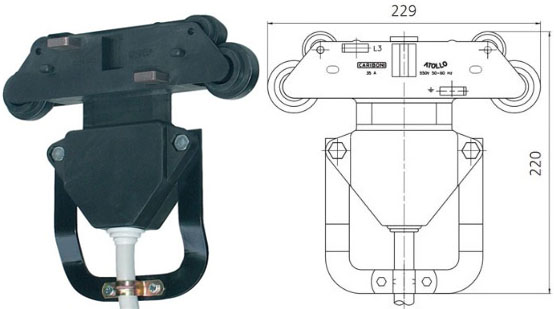

ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ НА 35 А (Линия тип "С")

Корпус полностью изолированный и контактные башмаки изготовлены из металлографита. Поставляются с 5 метрами кабеля и держателем поводка (сам поводок - код 03.08026.91 - не включен). Внутри находится коробка выводов, до которой можно легко добраться в случае любых необходимых монтажных работ, без необходимости изъятия токосъемной каретки из изоляционного короба. В случае использования тока более, чем на 35 А, необходимо параллельное соединение двух и более токосъемных кареток или, как альтернатива, может быть использована токосъемная каретка на большую амперную нагрузку в соответствии с таблицей:
03.08024.93NC
Код
Амперная
нагрузка
Число контактных
башмаков
03.08024.92NC
35 A
4
03.08024.93NC
35 A
5
ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ НА 35 А (Линия тип "Р")

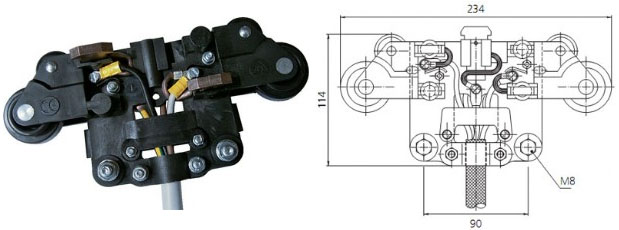

Контактные башмаки изготовлены из металлографита; поставляются с 5 метрами кабеля; держатель поводка (код 03.04019.90) и сам поводок (код 03.08026.90) поставляются отдельно.
03.08024.93C5
Код
Амперная
нагрузка
Число контактных
башмаков
03.08024.92C5
35 A
4
03.08024.93C5
35 A
5
ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ НА 70 А (Линия тип "С/Р")

Корпус полностью изолированный и контактные башмаки изготовлены из металлоуглерода. Поставляются с 5 метрами кабеля (сам поводок - код 03.08026.91 и держатель поводка - код 03.08025.91 не включены). В случае использования тока более, чем на 70 А, необходимо соединение двух и более токосъемных кареток.
03.08034.92C5
Код
Амперная
нагрузка
Число контактных
башмаков
03.08034.92C5
70 A
4
03.08034.93C5
70 A
5

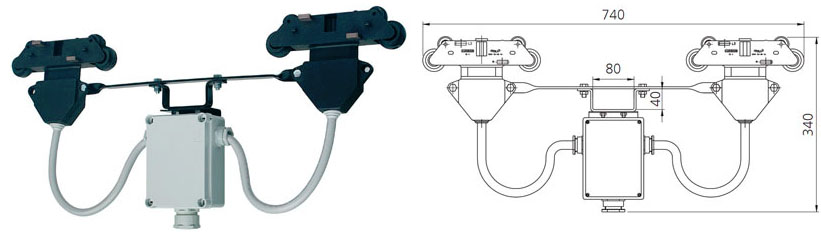

ДВОЙНАЯ ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ В КОМПЛЕКТЕ С МЕХАНИЗМОМ СЦЕПЛЕНИЯ
ДЛЯ ОБЩЕЙ АМПЕРНОЙ НАГРУЗКИ НА 70 А (2х35 А) (Линия тип "С")

Состоит из двух токосъемных кареток по 35А, соединенных механизмом сцепления.
03.08027.94N
Код
Амперная
нагрузка
Число контактных
башмаков
03.08027.94N
2х35 A
4
03.08027.95N
2х35 A
5

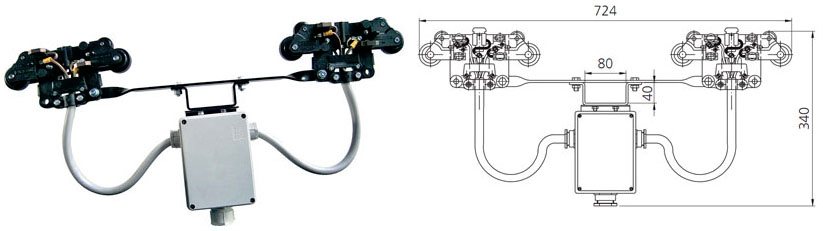

ДВОЙНАЯ ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ В КОМПЛЕКТЕ
С МЕХАНИЗМОМ СЦЕПЛЕНИЯ – ДЛЯ ОБЩЕЙ АМПЕРНОЙ НАГРУЗКИ НА 70 А (2х35 А)
(Линия тип "Р")
Состоит из двух токосъемных кареток по 35А, соединенных механизмом сцепления. (сам поводок - код 03.08028.90 - не включен).
03.08027.94
Код
Амперная
нагрузка
Число контактных
башмаков
03.08027.94
2х35 A
4
03.08027.95
2х35 A
5
ДВОЙНАЯ ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ В КОМПЛЕКТЕ

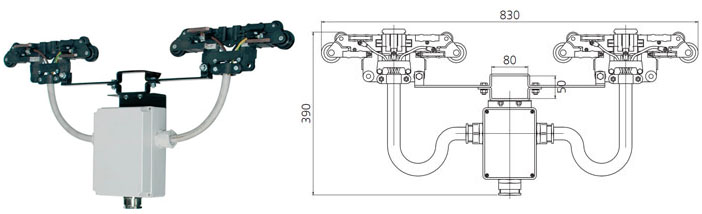

С МЕХАНИЗМОМ СЦЕПЛЕНИЯ – ДЛЯ ОБЩЕЙ АМПЕРНОЙ НАГРУЗКИ НА 140 А (2х70 А) (Линия тип "С/Р")

Состоит из двух токосъемных кареток по 70А, соединенных механизмом сцепления. (сам поводок - код 03.08028.90 - не включен).
03.08041.94
Код
Амперная
нагрузка
Число контактных
башмаков
03.08041.94
2х70 A
4
03.08041.95
2х70 A
5
ТОКОСЪЕМНАЯ КАРЕТКА ДЛЯ ИЗГИБОВ С 4 КОНТАКТНЫМИ БАШМАКАМИ НА 35 А (Линия тип "С/Р")
03.08024.97C

Корпус полностью изолированный и контактные башмаки изготовлены изметаллографита. Поставляются с 2 метрами кабеля (сам поводок - код 03.08026.90 и держатель поводка - код 03.04019.90 не включены).

ДЕРЖАТЕЛЬ ПОВОДКА (Линия тип "С/Р")

Крепится к токосъемной каретке и обеспечивает ее соединение с поводком.
Поводок токосъёмника карибони
Код токосъемной каретки
"А"
Код
03.08024.97C для изгибов, 03.08024.92C5 - 93C5
90 мм
03.04019.90
03.08024.92NC - 93NC
112 мм
03.04019.91
03.08034.92C5 - 93C5
112 мм
03.08025.91
03.08027.94 - 95
90 мм
03.04019.90
ПОВОДОК (Линия тип "С/Р")

Крепится на движущем механизме и обеспечивает буксировку токосъемной каретки.
Поводок токосъёмника карибони
Код токосъемной каретки
"А"
Код
03.08024.97C для изгибов, 03.08024.92C5 - 93c5
140 мм
03.08026.90
03.08024.92NC - 93NC
160 мм
03.08026.91
03.08034.92C5 - 93C5
160 мм
03.08026.91
03.08027.94N - 95N / 03.08027.94 - 95 / 03.0804194 - 95
70 мм
03.08028.90
ПОДВЕСНОЙ МЕХАНИЗМ ТОКОСЪЕМНОЙ КАРЕТКИ ДЛЯ ВВОДНОЙ НАПРАВЛЯЮЩЕЙ (Линия тип "С/Р")
03.08020.90

Служит для поддержания токосъемной каретки и облегчения ее входа в линию с помощью вводной направляющей – код 03.08031.90N.
