ALINOX HP 900-1300 A

Шинопроводы > Alinox
Троллейный токоподвод ALINOX HP 900-1300A
Перейти в раздел
каталоги и инструкции
Троллейный токоподвод ALINOX HP 900-1300A

Шинопровод ALINOX HP 900-1300A изготовлен из алюминия и нержавеющей стали и покрыт изоляционным кожухом. Токоподводящие рельсы поставляются длиной 4 м и их внешние размеры одинаковы для комплектов на 900 А, 1100 А и 1300 А.
ALINOX HP 900-1300A
Преимущества троллейного токоподвода ALINOX
Изолированная токоподводящая рельсовая система CARIBONI ALINOX представляет собой наиболее подходящее решение для электропитания кранов, тельферов и ряда прочих мобильных механизмов с постоянно действующей нагрузкой до 1300А. Система ALINOX разработана и произведена с учетом необходимости обеспечения максимальных гарантий от случайного контакта, в соответствии со стандартом EN 60529. Проводник изготовлен из алюминия и нержавеющей стали.
Основные характеристики системы ALINOX:
• высокий уровень прочности и надежности;
• быстрая и легкая установка, в том числе благодаря самофокусирующейся системе соединения подвесного кронштейна и соединительной муфты;
• минимальная площадь размещения;
• низкие эксплуатационные расходы;
• гибкость в применении: подходит как для внутренней, так и наружной установки;
• все компоненты произведены из антикоррозионных материалов;
• выскоконкурентная цена по сравнению с традиционными медными токоподводами.

Технические характеристики

Предельно допустимая температура для стандартного изолирующего кожуха из ПВХ (суммирование температуры окружающей среды и рабочей температуры системы) от-30° C до +85° C
Предельно допустимая температура для изолирующего кожуха из высокотемпературного материала НОРИЛ (суммирование температуры окружающей среды и рабочей температуры системы) для линий 900 А, 110 А и 1300 А от -30° C до+145° C
Степень защиты IP23 согласно стандарту EN 60529:
Максимальная скорость движения 200 м/мин
Сопротивление изоляционных материалов аномально высокой температуре по CEI EN 60439-2 Удовлетворительное
Сопротивление распространению огня по CEI EN 60439-2 Удовлетворительное
Номиналь-ная нагрузка при 25⁰ С
Нагрузка
при DC 50%
25⁰ С
Секция Длина секции рельса мм
Макс. опорная база мм

Мин. дистанция между рельсами ммМакс. рабочее напряжение В
Сопротивление при 25⁰ С
Ω/m*10⁻⁴
Реактивное сопротивление
Ω/m*10⁻⁴
Алюминий мм²
Нержавеющая сталь мм²
50Гц
25⁰ С
60Гц
25⁰ С
400 А550 А13710
40002000
706002,352,772,95
550 А
750 А231104000
2000
70
600
1,401,972,14
900 А1200 А4411360003000120
600
0,731,581,78
1100 А1500 А618136000
3000
120
600
0,521,471,68
1300 А1800 А780136000
3000
120
600
0,411,411,63

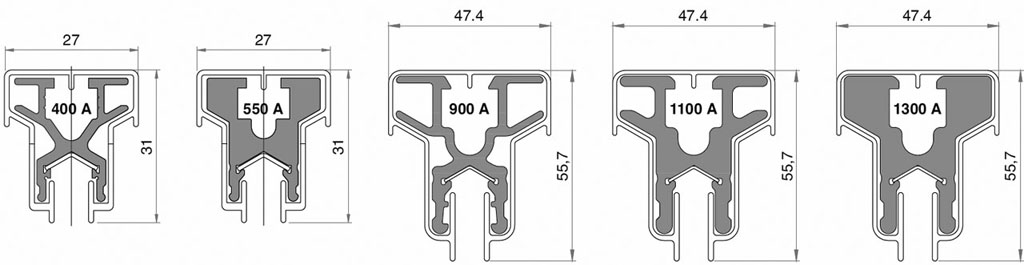

токоподвод алинокс чертёж
Изолированный токоподводящий рельс
Изготовлен из алюминия и нержавеющей стали и покрыт изоляционным кожухом. Максимально допустимая температура для изоляционного кожуха зависит от материала из которого он изготовлен (ПВХ - поливинлхлорид или НОРИЛ - полифениленоксид). Токоподводящие рельсы поставляются длиной 4 м и их внешние размеры одинаковы для комплектов на 900 А, 1100 А и 1300 А.
КодОписаниеНагрузка (А)Длина (м)Цвет
Вес
(кг/шт)
03.09606.90
стандартный
900
6оранжевый
1,58
03.09606.91
высокотемпературный
белый
03.09607.90
стандартный
11006
оранжевый
2,04
03.09607.91
высокотемпературный
белый
03.09608.90
стандартный
1300
6
оранжевый
2,5
03.09608.91
высокотемпературный
белый
Изолированный токоподводящий рельс
Изолированный токоподводящий рельс
Изолированный токоподводящий рельс
Изолированный токоподводящий рельс «земля»
Изолированный токоподводящий рельс «земля»
КодНагрузка (А)Длина (м)Цвет
Вес (кг/шт)
03.09606.90T
900
6жёлтый/зелёный
1,58
03.09607.90T
11006
жёлтый/зелёный
2,04
03.09608.90T
1300
6
жёлтый/зелёный
2,5
Стыковочная муфта 900-1100-1300 А
Код: 03.09660.90
Вес: 0,74 кг/шт
Состоит из изолирующего корпуса и алюминиевого соединительного хомута, с помощью чего осуществляется функция электрического и механического соединения двух соседних токоподводящих рельс. Болты и гайки изготовлены из нержавеющей стали.
Стыковочная муфта 900-1100-1300 А
Стыковочная муфта 900-1100-1300 А
Питающая муфта 900-1100-1300 А
Код: 03.09670.90
Вес: 1,53 кг/шт
Состоит из изолирующего корпуса и алюминиевого соединительного хомута, который, помимо электрического и механического соединения, также осуществляет запитывающую функцию. Болты и гайки изготовлены из нержавеющей стали.
Питающая муфта 900-1100-1300 А
Питающая муфта 900-1100-1300 А
Секция расширения 900-1100-1300 А
Секция расширения используется в случае значительных температурных колебаний и в обязательном порядке в системах свыше 180 м длины. Она применяется для компенсирования линейного расширения токоподводящей линии, для недопущения возможных деформаций. Секция включает два скользящих рельсовых отрезка, поддерживаемых двумя подвесными кронштейнами и две питающих муфты, соединенных гибким электрическим кабелем.
КодОписаниеНагрузка (А)Длина (м)ПроводникЦвет
Вес (кг/шт)
03.09675.90
стандартная
900
1100
1300
3
фаза
оранжевый
15
03.09675.90T
стандартная
3
земля
оранжевый
15
03.09675.90AT
высокотемпературная
3
фаза
оранжевый
15
Секция расширения 900-1100-1300 А
Секция расширения 900-1100-1300 А
Изолирующая секция 900-1100-1300А
Код: 03.09680.90
Вес: 2,5 кг
Она используется для разделения подачи электроэнергии в линии на отдельные сектора с целью создания изолированных участков для монтажа или сигнализации. Изолирующую секцию нельзя устанавливать на токоподводящий рельс “земля”,
который не может быть разделён. В соответствии с координатами оси секции могут быть добавлены дополнительные кронштейны. Изолирующая секция поставляется с двумя стыковочными муфтами и кронштейном.
Изолирующая секция 900-1100-1300 А
Изолирующая секция 900-1100-1300 А
Изолирующая торцевая крышка
Изолирующая торцевая крышка
Используется для изоляции крайней точки токоподводящей линии.
КодНагрузка (А)Цвет
Вес (кг/шт)
72.10008.42
900/1100/1300
черный
0,02
Подвесной кронштейн для точки фиксации
Подвесной кронштейн для точки фиксации
Подвесной кронштейн для точки фиксации изготовляется из изоляционного материала и служит для обеспечения равномерного распределения расширения рельсов. Состоит из пары зажимов, охватывающих подвеску.
КодМатериалЦвет
Вес (кг/шт)
03.09666.90
Нержавеющая сталь
черный
0,1
Подвесной кронштейн
Подвесной кронштейн шинопровода
Используется для удержания токоподводящих рельсов и в то же время обеспечения их скольжения вследствие термического расширения. Изготавливаются из изоляционного материала и легко устанавливаются “щелчком” на токоподводящих
рельсах при максимальной дистанции 3 м друг от друга.
КодМатериалЦвет
Вес (кг/шт)
03.09665.90
Нержавеющая сталь
черный
0,055
Токосъёмники ALINOX HP 900-1300 A

Токосъемник существует в двух вариантах: одинарный или двойной; он имеет гибкую конструкцию из-за необходимости компенсировать возможное смещение при движении мобильного механизма, гарантируя оптимальный контакт с рельсом.
Контактный башмак изготовлен из медного сплава, защищен изоляционным покрытием и может быть легко заменен. Максимальное сечение выводимого кабеля - два по 25 мм²
Токосъемник
КОД
Тип
Нагрузка
Вес (кг/шт)
03.09690.90
одинарный
200 A
1,75
03.09690.90T
одинарный
200 A
1,75
03.09691.90
двойной
400 A
3,4
03.09691.90T
двойной
400 A
3,4
Примечание: Для токосъемников, двигающихся с малой скоростью или стоящих, максимальный ампераж должен быть 50% от указанного значения или же рабочий цикл токосъемника должен составлять 50% (продолжительность цикла 5 минут).
Токосъемник
Запасные части для токоподвода ALINOX HP 900-1300

Контактный башмак
Код: 03.09695.90  Вес: 0,25 кг/шт
Контактный башмак
Изолированный держатель башмака
Код: 03.09698.90  Вес: 0,15 кг/шт
Изолированный держатель башмака
